000119 - SuperX HD ELRS 1-2S AIO

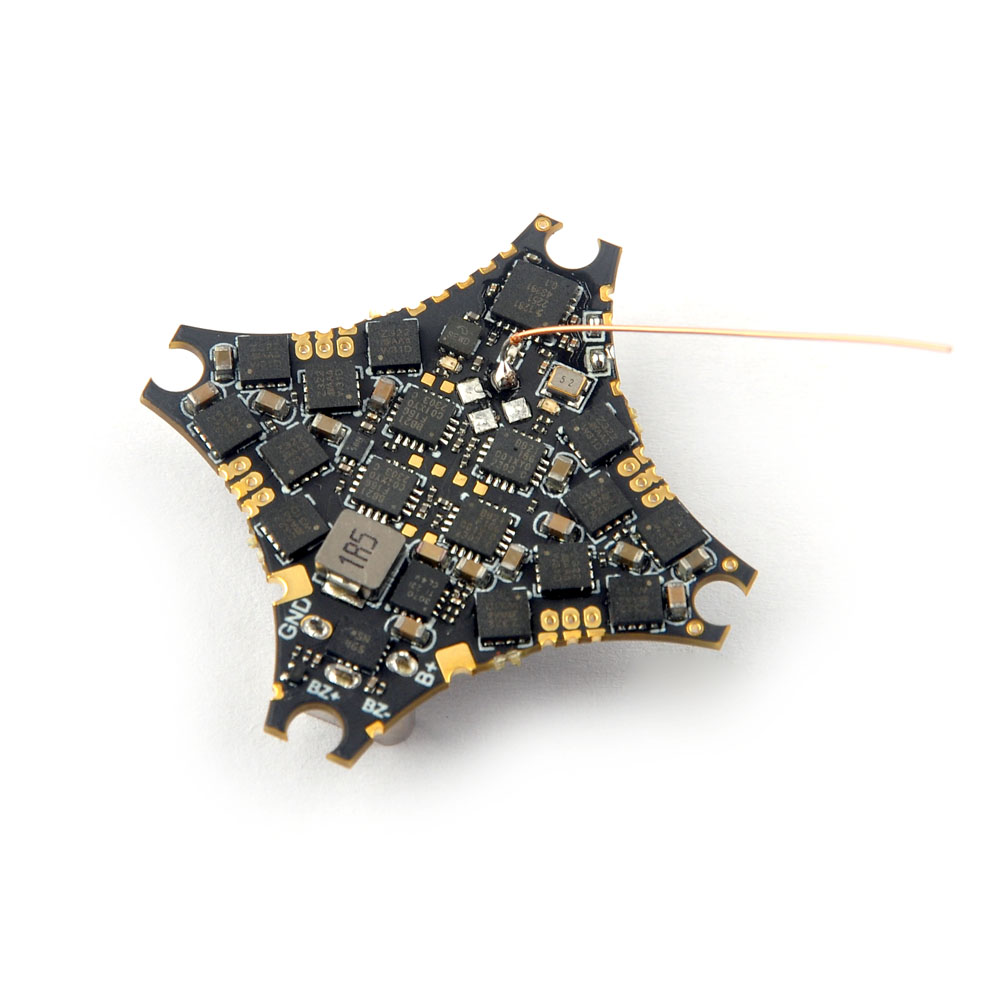

Happymodel SuperX V2.1 ist ein AIO Board, das für die kleinsten und leichtesten Tinywhoops oder Toothpicks entwickelt wurde. Das Board kombiniert einen Flugcontroller, ESCs, ELRS Empfänger und Videosender. Das Board hat einen 25,5x25,5mm Montagelochabstand und unterstützt 1S Batteriebetrieb. Das Board ist mit einem Stromsensor ausgestattet.

Die Basis des Flugreglers ist ein F411 Prozessor kombiniert mit einem BMI270 Kreisel. Die ESCs verwenden Bluejay Firmware und können bis zu 5A Strom verarbeiten. Der integrierte Videosender verwendet OpenVTX Firmware und unterstützt eine Leistung von bis zu 400mW. Die FPV-Antenne kann über einen u.FL-Anschluss angeschlossen werden. Der integrierte ELRS-Empfänger hat eine feste Drahtantenne. Der ELRS-Empfänger wird über einen UART angeschlossen und verwendet eine 2,4GHz Frequenz. Für die Kommunikation mit dem Videosender und dem ELRS-Empfänger wird der gleiche UART verwendet.

Hauptmerkmale
Eingangsspannung: 1S (2.9-4.35V)
MCU: STM32F411CEU6, ESP32-PICO-D4
Gyro: BMI270
Montagelöcher: 25.5x25.5mm
ESCs Strom: 5A
ESC-Firmware: Bluejay
Integrierter Stromsensor (Skala 1175)
Empfänger: UART ELRS 2.4GHz
ELRS Firmware: HappyModel AIO 2.4GHz RX+VTX (ExpressLRS web flasher)
Video Transmitter: integrierter MSP VTX, OpenVTX
Video Transmitter Power: 25/100/400mW
Antennenanschluss: u.FL
Inhalt
1x AIO Board
1x A30 Stecker mit Kabel
1x Lineare Antenne
1x Softmount Kit
1x Schraubensatz
