000048 - Diatone Mamba MK4 F405 + F40 BLS Mini

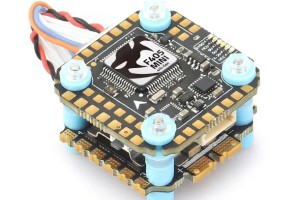

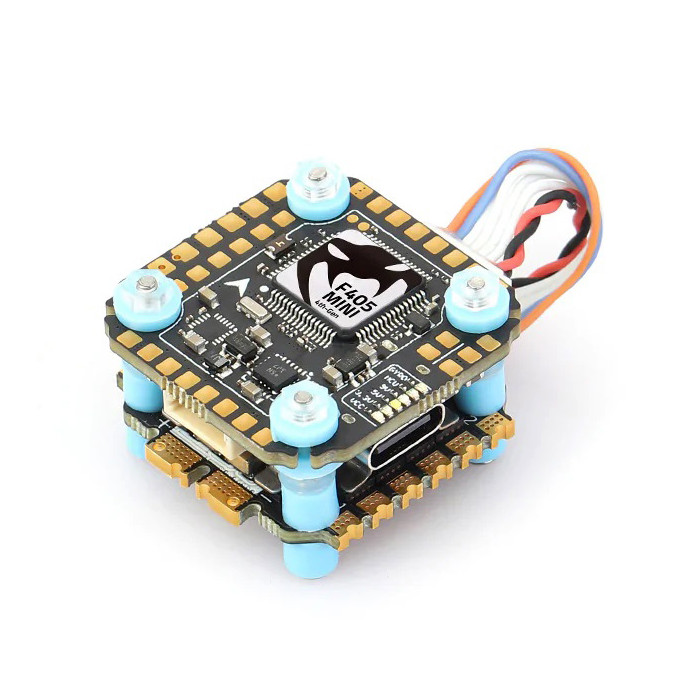

Der Mamba MK4 F405 + F40 BLS ist eine Kombination aus FC und ESC, besonders geeignet für einen Stack für kleinere 2-4" Kopter oder 5" Ultraleichtflugzeuge.

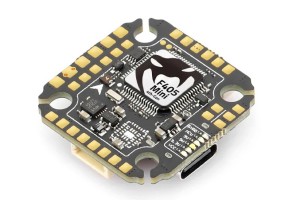

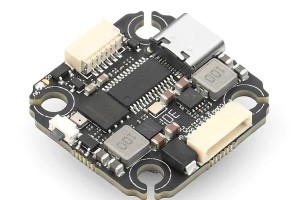

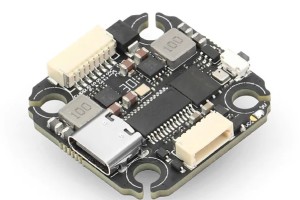

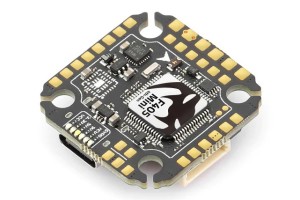

Die Mamba MK4 F405 FC verwendet einen STM32F405 Prozessor, hat 16MB Blackbox Speicher, ein Barometer, 6 UARTs, einen I2C Port für den Anschluss eines Magnetometers, 6 Ausgänge für Motoren, eine TVS Diode, ein 5V und ein 9V BEC, wobei das 9V BEC auch mit einem Anschluss für DJI FPV geschaltet werden kann. Im Vergleich zu anderen Platinen hat die Mamba MK4 Serie große Lötflächen. Das macht den Bau und die Wartung der Drohne etwas einfacher.

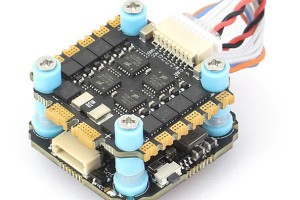

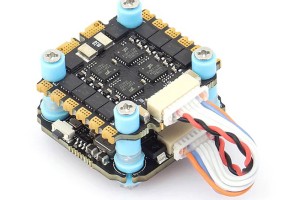

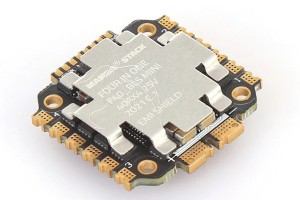

Der Stack wird durch einen F40 ESC ergänzt, der BlHeli_S Firmware verwendet. Der ESC enthält einen Stromsensor. Der maximale Strom des ESC beträgt 40A pro Kanal, wodurch er problemlos mit 2205 und ähnlichen Motoren umgehen kann. Wenn ein 6S-Akku verwendet wird, muss ein Kondensator angeschlossen werden. Zur besseren Wärmeableitung verfügt der ESC über einen Aluminiumkühler. Dieser schützt auch empfindliche Bauteile vor mechanischen Beschädigungen und Schmutz.
Schaltplan
Hauptmerkmale
Eingangsspannung: 3-6S
Prozessor: STM32F405
OSD: AT7456E
Blackbox: 16MB
Barometer: SPL06
IMU: ICM42688P
Anzahl der UARTs: 6
I2C: Ja
Anzahl der Ausgänge für Motoren: 6
BEC: 5V@2.5A, 9V@2A (umschaltbar)
TVS Diode
Montagebohrungen: 20x20mm M3/M2
Inhalt
1x FC
1x ESC
1x Satz Softmounts
1x Satz Kabel
1x XT60 mit Kabel
1x Kondensator
